Возможно ли сделать пиролизную печь своими руками?

Оглавление: [скрыть]

  • Особенности пиролизной печи
  • Преимущества и недостатки
  • Принцип работы пиролизного котла
  • Пиролизная печь из подручных материалов
  • Исключение все же есть

Может ли быть построена хорошая пиролизная печь своими руками в домашних условиях? Пошагово будет рассмотрено все, что касается устройства и настройки прибора. Что такое пиролизная печь, из чего и как ее изготавливают, где она применяется, чем отличается от других «конкуренток»? Все это будет рассмотрено ниже.

Принцип работы печи длительного горения

Принцип работы печи длительного горения

Особенности пиролизной печи

Пиролизные печи длительного горения обретают все большую популярность, особенно в тех местах, где нет центрального отопления и газовых трубопроводов.

Устройство пиролизной печи

Устройство пиролизной печи

В такой местности подобная печь способна стать хорошим помощником и надежным источником тепла для загородного дома или дачи.

Но каков принцип работы данной печки? Для очень многих читателей является тайной происходящие в агрегате процессы, а без точного понимания всей картины сложно сделать качественную печь своими руками.

Основное отличие работы пиролизного обогревателя от других – это то, что сгорание топлива в нем происходит при недостатке кислорода. Для большинства печников данный факт удивителен, ведь всем известно, что котлы и печи работают по принципу сжигания топлива при максимальном доступе кислорода, только тогда вся система обогрева будет работать надлежащим образом.

Но присмотримся к процессу длительного горения внимательней. Что происходит при сжигании любого углеводородного топлива? Идет процесс окисления и выделения тепла. И под воздействием высокой температуры топливо сгорает не полностью, а выделяет еще попутно массу различных газов. И чем выше температура при недостатке кислорода, тем больше выделяется этой газовой смеси. Например, при сжигании древесного топлива выделяются такие газы, как ацетон, метиловый спирт, уксусная кислота, а вместе с газами вылетают в дымоход и частицы древесного угля и различные смолистые соединения. Как видим, все эти несгоревшие остатки вполне горючи и могут быть повторно сожжены. Не сгоревшие до конца газы выделяются при сжигании любого топлива, будь то нефтепродукты или естественная органика (дрова, опилки, торф, кизяки и т.д.). При этом температура горения у различного топлива существенно отличается, для нефтепродуктов она колеблется в пределах 800-900 °С, а дрова будут гореть при 500.

Как уже наверно понятно из описанного выше, работа пиролизной печи длительного горения основана на сжигании этих газов. Поэтому второе название у таких печей – газогенераторы. То есть пиролизом называется процесс, при котором топливо разлагается нагревом на составляющие газы, а затем они сжигаются с выделением необходимого для обогрева помещения тепла. Еще этот технологичный процесс называют частичной газификацией.

Вернуться к оглавлению

Преимущества и недостатки

Схема работы газогенератора

Рисунок 1. Схема работы газогенератора

Какие же преимущества дает газогенератор, по сравнению с другими конкурентами? Перечень очень интересный:

Прежде всего, он обладает огромным коэффициентом полезного действия более 80%;
Она крайне экономно расходует топливо и позволяет регулировать процесс и степень длительного горения своими руками.

В качестве топлива можно использовать различные отходы деревообрабатывающей промышленности, бытовой мусор, резину, пластики и прочие отходы.

Газогенератор обладает весомым экологическим преимуществом, он практически не дает выброса вредных веществ при работе.

Пиролизная печь длительного горения, своими руками созданная и правильно отлаженная, обладает массой достоинств, которые устанешь перечислять. Например, такая «мелочь», как практически полное отсутствие сажи, позволяет легче соблюдать чистоту и меньше тратить время на очистку газогенератора. И таких мелочей масса.

Но даже на солнце бывают пятна, а потому не обходится без недостатков и газогенератор:

Принцип работы пиролизного котла

Принцип работы пиролизного котла.

Самое первое, что останавливает покупателей, а значит, и массовое руками распространение промышленных пиролизных печей длительного горения – это высокая стоимость;

Второй важный недостаток – это необходимость наличия электроснабжения, причем постоянного. Некоторые модели, что не нуждаются в электроснабжении, пока не получили широкого распространения, о них разговор пойдет ниже;

В топке данного агрегата может хорошо гореть только сухое топливо, повышенная влажность не даст протекать процессу пиролиза.

Вернуться к оглавлению

Принцип работы пиролизного котла

На рисунке №1 показана схема работы газогенератора. Печь состоит из камеры газификации и камеры дожигания, в нее встроена первичная и вторичная системы воздушной подачи, установлены колосники и полости для теплоносителя (водяная рубашка).

Рабочий процесс заключается в следующем:

Этапы работы котла

Этапы работы пиролизного котла.

  1. В камеру газификации закладывается и поджигается какое-либо топливо;
  2. В процессе горения начинает выделяться рабочий газ.
  3. После подачи воздуха в камеру там возникает повышенное давление, и все газы проходят в камеру дожигания.
  4. Там раскаленные газы встречаются с вторичным воздухом и в процессе смешения сгорают практически без остатка, выделяя высокую температуру.
  5. Под действием высоких температур вода из водяного контура котла греется и уходит в систему отопления, возвращаясь в замкнутом контуре системы в виде обратки.
  6. Вода, выводя тепло от котла, не только обогревает дом, но и, удаляя часть тепла из котла, охлаждает его.

Теперь вам стал понятен принцип работы. Но понимания схемы и принципа работы печи недостаточно, для того чтобы гарантировать хорошую ее работу, так как необходимо обеспечить правильное соотношение топлива и воздуха, иначе может получиться так, что газы будут не полностью выгорать, порождая дым и копоть.

Вернуться к оглавлению

Пиролизная печь из подручных материалов

Пиролизный котел

Рисунок 2. Пиролизный котел

Кроме того, если кто-то решился делать пиролизные печи своими руками, то ему нужно знать, что есть несколько подводных камней.

К примеру, наличие сварочного аппарата, прекрасного чертежа газогенератора и даже опыта работы в печном деле недостаточно для гарантии успеха, необходимы еще и высококачественные материалы, которые могут стоить довольно дорого. Прежде всего, это относится к металлической части, так как вам понадобится хорошая легированная сталь. Но не стоит забывать и об электронной начинке для печей, без нее поддерживать контроль над работой устройства крайне сложно.

То есть построить рабочую модель пиролизной печи вполне можно из первых попавшихся подручных материалов, вот только КПД такого устройства будет на порядок ниже, чем у промышленного образца, кроме того, не забываем опять же об электронике, без нее вам придется постоянно находиться вблизи котла для контроля над ним. Иначе такая печь попросту превратится в еще один вариант буржуйки.

Высоки требования и к материалам, из которой сделаны рабочие части агрегата. Не забываем, что там достигается очень высокая температура и под ее влиянием тонкие стальные стены труб и камер рано или поздно прогорят и деформируются, быстро потеряв герметичность. Можно найти выход в выборе более толстого металлического листа, от 1 см и выше, но даже в этом случае проблем полностью не решить. Ведь главное в такой печи – это не сама конструкция, а возможность установки точного контроля подачи первичного и вторичного воздуха. Если самодельный пиролизный котел установлен в котельной и рядом с ним постоянно находится персонал, способный контролировать его работу и температурный режим, то вполне возможна его качественная работа, так как присутствующий рабочий может лично корректировать подачу воздуха и регулировать его соотношение с газом.

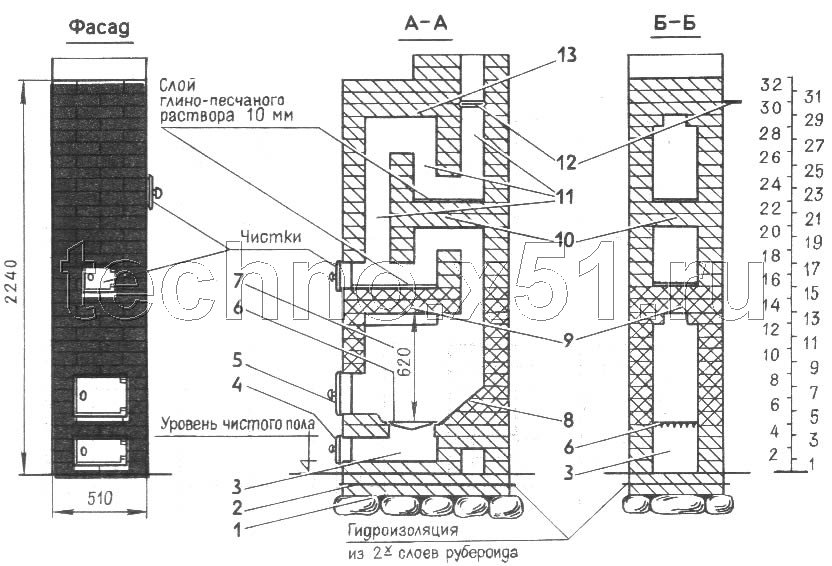

Чертеж печи на дровах

Чертеж пиролизной печи на дровах.

Но котел для индивидуального жилья требует системы стоп-старт, которая будет отслеживать как температуру воды, так и соотношение воздуха и газа в камере дожигания газогенератора. В самодельной печи добиться этого будет непросто, так как для этого необходимо регулировать систему заслонок и отслеживать состояние камеры дожигания и температуру воды постоянно.

Все это написано не для того, чтоб отпугнуть желающих собрать печь самостоятельно, а для лучшего понимания проблемы и донесения информации о том, что самодельная печь никогда не сравнится в эффективности и долговечности с промышленными образцами. Но есть одно исключение!

Вернуться к оглавлению

Исключение все же есть

Видимо, сложность самостоятельного изготовления пиролизного котла и дороговизна промышленных образцов сподвигли русских Кулибиных на изобретение оригинальной конструкции (рис. №2). Пока что это лишь опытные экземпляры, но, несомненно, в скором времени они станут достойными конкурентами лучшим промышленным моделям.

В обычном пиролизном котле речь идет о принудительной подаче воздуха в обе камеры, что и делает сложным изготовление в домашних условиях хорошей печи, так как трудно добиться постоянного хорошего сочетания воздуха и газовой смеси. Но в новом изобретении авторы пошли от старинных рецептов и сделали печь с естественной тягой. Для этого нужно было всего лишь расположить камеру дожигания не снизу, а сверху камеры сгорания.

Это моментально решает множество проблем и делает проект очень привлекательным для обычного обывателя. Ведь в этом случае нет необходимости в принудительной вентиляции и в использовании электроэнергии, все это решается за счет естественной тяги. Только резко увеличивается роль дымохода, его требуется возводить очень внимательно с соблюдением точных расчетов.

Натурные испытания показали, что подобная конструкция прекрасно работает в течение 12 часов без дозаправки топливом.

Выбор всегда за вами!
